燒結爐是指使粉末壓坯通過燒結獲得所需的物理、力學性能以及微觀結構的Z用設備。燒結爐用于烘干硅片上的漿料、去除漿料中的有機成分、完成鋁背場及柵線燒結。

為了保證粉末壓坯在燒結過程中的脫蠟（潤滑劑或成形劑）、還原、合金化、組織轉變等順利進行，燒結時需要對燒結溫度、保護氣氛、壓坯傳送方式、加熱和冷卻速度等進行J確的控制。

低孔隙度是高質量硬質合金的重要標志，氣體壓力燒結能有效消除硬質合金孔隙度，達到真空、氫氣燒結爐無法達到的效果。隨著經濟的發展，硬質合金生產技術不斷進步，燒結爐已經成為高質量硬質合金燒結的一種主導技術。在硬質合金生產工藝中，燒結是決定硬質合金結構與性能的關鍵工序。壓力燒結爐是生產高性能硬質合金的關鍵設備，經壓力燒結的硬質合金制品，具有極優良的組織結構，無論是制品的強度，還是產品的硬度和密度，均有相應的提高。

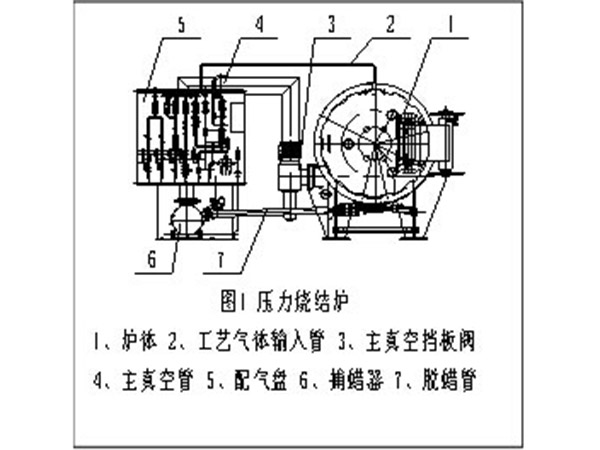

如圖1所示，硬質合金壓力燒結工藝流程為：將裝好壓坯的舟皿放入爐內，關好爐門，壓力燒結爐自動進行微正壓檢漏和真空檢漏。檢漏測試通過后，爐內抽真空至設定的真空度，并按設定的工藝曲線加熱升溫。成型劑石蠟隨溫度升高逐漸逸出，石蠟蒸汽被抽入捕蠟系統，石蠟在捕蠟器中被回收。脫蠟過程結束后，繼續加熱升溫進入脫氧預燒及燒結階段。在燒結階段后期，關閉主真空擋板閥，爐內通入5MPa壓力的氬氣并保溫一段時間，對燒結體進行壓力燒結以消除合金孔隙、裂紋等缺陷。壓力燒結結束后，切斷加熱電源，讓爐子自然冷卻到50-80℃卸壓出爐。

壓力燒結爐爐內氣體排出路線如下：

1、開爐、預燒及燒結階段 　　爐膛（脫蠟閥關閉）→主真空擋板閥→主真空管→真空機組

2、脫蠟階段 　　爐膛（主真空擋板閥關閉）→脫蠟閥→脫蠟管→捕蠟器（蠟蒸汽在此被回收）→真空機組
